旋啟式止回閥

產品簡介

旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

主要性能規范：

試驗壓力（MPa）	公稱壓力（Mpa）
	2.5	4.0	6.4	10.0	16	20	25
殼體強度試驗	3.75	6.0	9.6	15.0	24	30	38
密封試驗（液）	2.75	4.4	7.0	11.0	17.6	22	27.5
密封試驗（氣）	0.5~0.7
試用介質A	C		P	R		I
	水、油品、蒸汽		硝酸類	醋酸類		空氣、水
使用溫度（℃）	＜425		＜200	＜200		≤550

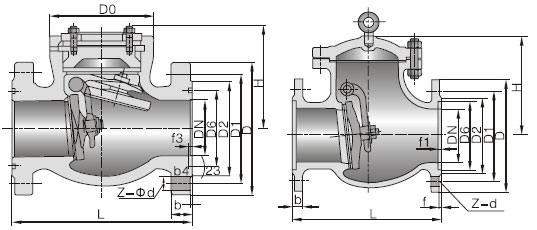

尺寸圖紙：

主要外形尺寸和連接尺寸：

公稱通徑 (mm)	公稱壓力 (Mpa)	L	H	D	D1	D2	D6	b	f	f2	z-d
50	2.5	230	160	160	125	100		20	3		4-18
65		290	175	180	145	120		22	3		8-18
80		310	185	195	160	135		22	3		8-18
100		350	220	230	190	160		24	3		8-23
125		400	248	270	220	188		28	3		8-25
150		480	276	300	250	218		30	3		8-25
200		550	350	360	310	278		34	3		12-25
250		650	410	425	370	332		36	3		12-30
300		750	430	485	430	390		40	4		16-30
350		850	518	550	490	448		44	4		16-34
400		950	560	610	550	505		48	4		16-34
500		1150	618	730	660	610		52	4		20-41
50	4.0	230	169	160	125	100	88	20	3	4	4-18
65		290	173	180	145	120	110	22	3	4	8-18
80		310	185	195	160	135	121	22	3	4	8-18
100		350	220	230	190	160	150	24	3	4.5	8-23
125		400	248	270	220	188	176	28	3	4.5	8-25
150		480	270	300	250	218	204	30	3	4.5	8-25
200		550	342	375	320	282	260	38	3	4.5	12-30
250		650	401	445	385	345	313	42	3	4.5	12-34
300		750	423	510	450	408	364	46	4	4.5	16-34
350		850	455	570	510	465	422	52	4	5	16-34
400		950	510	655	585	535	474	58	4	5	16-41
50	6.4	300	177	175	135	105	88	26	3	4	4-23
65		340	197	200	160	130	110	28	3	4	8-23
80		380	212	210	170	140	121	30	3	4	8-23
100		430	248	250	200	168	150	32	3	4.5	8-25
125		500	296	295	240	202	176	36	3	4.5	8-30
150		550	330	340	280	240	204	38	3	4.5	8-34
200		650	385	405	345	300	260	44	3	4.5	12-34
250		775	445	470	400	352	313	48	3	4.5	12-41
300		900	474	530	460	412	364	54	4	4.5	16-41
350		1025	514	595	525	475	422	60	4	5	16-41
400		1150	616	670	585	525	474	66	4	5	16-48
50	10.0	300	210	195	145	112	88	28	3	4	4-25
65		340	227	220	170	138	110	32	3	4	8-25
80		380	235	230	180	148	121	34	3	4	8-25
100		430	274	265	210	172	150	38	3	4.5	8-30
125		500	307	310	250	210	176	42	3	4.5	8-34
150		550	347	350	290	250	204	46	3	4.5	12-34
200		650	402	430	360	312	260	54	3	4.5	12-41
250		775	432	500	430	382	313	60	3	4.5	12-41
300		900	484	585	500	442	364	70	4	4.5	16-48
50	16.0	300	210	215	165	132	188	36	3	4	8-25
65		340	227	245	190	152	110	44	3	4	8-30
80		380	235	260	205	168	121	46	3	4.5	8-30
100		430	274	300	240	200	150	48	3	4.5	8-34
150		550	340	390	318	270	205	66	3	4.5	12-41
200		650	374	480	400	345	250	78	3	4.5	12-48
250		775	440	580	485	425	313	88	3	4.5	12-54
300		900	505	665	570	510	364	100	3	4.5	16-54

H44H（Y、W）-200
公稱通徑	尺寸（JB79）
公稱通徑	L	D	D1	D2	D6	b	f	Z-Фd	H
50	300	210	160	128	70	40	3	8-Ф25	120
65	340	260	203	165	97	48	3	8-Ф30	190
80	380	290	230	190	116	54	3	8-Ф34	210
100	430	360	292	245	138	66	3	8-Ф41	240
150	550	440	360	305	190	82	3	12-Ф48	343
200	650	535	440	380	245	92	3	12-Ф48	320
250	775	670	572	508	319	110	3	16-Ф48	380

H44H（Y、W）-250
公稱通徑	尺寸（GB9113.25）
公稱通徑	L	D	D1	D2	D8	b	b4	f	f3	Z-d	H
50	300	215	165	124	95	38	12	8	8	8-Ф26	220
65	340	245	190	137	108	41	12	8	8	8-Ф30	230
80	380	270	203	168	137	48	12	8	8	8-Ф33	245
100	430	310	241	194	162	54	12	8	8	8-Ф36	280
150	550	395	318	248	211	83	13	9.5	9.5	12-Ф39	340
200	650	485	394	318	270	92	17	11	11	12-Ф45	360
250	775	585	483	371	324	108	17	11	11	12-Ф52	395
300	900	675	571	438	381	124	23	14	14	16-Ф56	478
